راهنمای کامل تست خازن روی برد | تست خازن بدون نیاز به جداسازی

همانطور که مطلع هستید، تشخیص خازن های معیوب، بدون جداکردن آن ها از برد یکی از چالش های همیشگی تکنسین های تعمیرات محسوب می شود. از آنجایی که خازن ها نقش بسیار حساس و مهمی در عمکلرد صحیح مدارها و بردهای الکترونیکی دارند، وجود کوچک ترین نقصی در این قطعات می تواند عملکرد کلی مدار را با اختلال رو به رو کند و حتی باعث خراب شدن دستگاه شوند. به این خاطر ما در ادامه این مطلب به بررسی روش های تست خازن روی برد می پردازیم تا بتوانیم تشخیص دقیق تری از وضعیت خازن ها به دست آوریم.

‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎

صانا سرویس؛ کنار شما، رو به آینده

در صورت مشاهده هر گونه مشکل در لوازم خانگی و نیاز به مشاوره یا عیب یابی لوازم خود می توانید با ثبت درخواست سرویس در محل، در کمتر از 30 دقیقه خدمات مورد نیاز خود را دریافت کنید.

‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎ ‎

آشنایی با ویژگی های انواع خازن ها در صنعت

خازن ها یکی از پرکاربردترین قطعات در صنعت محسوب می شوند که در بردهای الکترونیکی بیشتر استفاده می شوند و وظیفه ذخیره انرژی را بر عهده دارند. این قطعات علاوه بر بردهای الکترونیکی در مدارهای آنالوگ و دیجیتال، منبع تغذیه، فیلترها، تنظیم کننده ها و تایمرها و بسیاری دیگر از دستگاه ها الکترونیکی استفاده می شوند.

لازم به ذکر است که به دلیل کاربردهای گسترده ای که از خازن ها در بسیاری از صنایع می شود، این قطعات در انواع مختلفی طراحی و تولید شده تا بتوانند پاسخگوی نیاز تمامی صنایع باشند. توجه داشته باشید تست خازن روی برد باید با دقت خاصی انجام شود تا کوچک ترین آسیبی به خازن، برد و سایر قطعات وارد نشود. در ادامه به بررسی انواع خازن ها می پردازیم چرا که شناخت کامل آن ها می تواند به شما کمک کند تا اطلاعات بیشتری در مورد نحوه تعمیر یا تست داشته باشید.

شایان ذکر است اگر شما نیز برای تست خازن روی برد با چالش های مختلفی رو به رو شده اید، می توانید با کارشناسان مجموعه صانا سرویس از طریق شماره های 05138721212 و 09150881992 تماس حاصل فرمایید تا از مشاوره رایگان تکنسین های ما برخوردار شوید.

خازن الکترولیتی (Electrolytic Capacitor)

این نوع از خازن ها معمولاً در بردهای تغذیه و فیلترینگ از محبوبیت بالایی برخوردار هستند چرا که جنس آن ها از الکترولیت است و ظرفیت آن ها از 1 میکروفاراد تا چند هزار میکروفراد متغیر است. اگر چه عمر نسبتاً کمی دارند اما می توانند ظرفیت زیادی را در حجم کم ذخیره کنند و از قیمت مناسبی نیز برخوردار هستند.

مطالعه مفید: قطعات برد الکترونیکی | آشنایی با 5 قطعه

خازن سرامیکی (Ceramic Capacitor)

این نوع خازن از جمله پرکاربردترین خازن های مورد استفاده در بردهای دیجیتال، مخصوصاً مدل SMD است که جنس آن ها همانطور که از اسم آن مشخص است، از سرامیک بوده و ظرفیت آن ها معمولاً از چند پیکو فاراد تا چند میکرو فاراد است. این خازن در دو نوع دیسکی و SMD تولید می شود که اندازه کوچکی دارند اما مناسب ظرفیت های بالا هستند، اما در برابر دما و ولتاژ تغییر ظرفیت می دهند.

خازن پلی استر (Polyester Capacitor)

در مدارهای عمومی و کاربردهای AC/DC از این نوع خازن استفاده می شود که جنس آن ها از پلاستیک است و بدون قطب هستند. از طرفی ظرفیت این خازن ها از چند نانوفاراد تا چند میکروفاراد می تواند متغیر باشد. خازن های پلی استری نسبتاً پایداری خوبی را در برابر ولتاژ بالا ارائه می دهند و قیمت مناسبی دارند اما اندازه آن ها کمی بزرگتر از حد معمول است.

خازن پلی پروپیلن (Polypropylene Capacitor)

خازن های پلی پروپیلن از جمله خازن هایی با دقت و پایداری بالا هستند که معمولاً در مدارهای حساس فرکانسی استفاده می شود. این قطعه از ویژگی های خاصی همچون تحمل دمای بالا، مقاومت دی الکتریک عالی و ضریب تلفات پایین برخوردار است که این ویژگی ها آن را منحصر به فرد کرده است و در مدارهای دقیق آنالوگ و منابع سوئیچینگ به کار گرفته می شود.

خازن تانتال (Tantalum Capacitor)

خازن های تانتال نیز همانند خازن های الکترولیتی هستند با این تفاوت که این خازن ها نسبت به خازن های الکترولیتی پایدارتر هستند و می توانند ظرفیت بالایی را در حجم کم ذخیره کنند. این نوع از خازن ها در دمای بالا عملکرد بهتری را ارائه می کنند و طول عمر بالا تری دارند اما قیمت آن ها به دلیل ویژگی های منحصر به فردی که ذکر شده، بالا تر است و به اتصال کوتاه نیز بسیار حساس هستند. در تجهیزات پزشکی و بردهای موبایل بیشترین کاربرد را دارند.

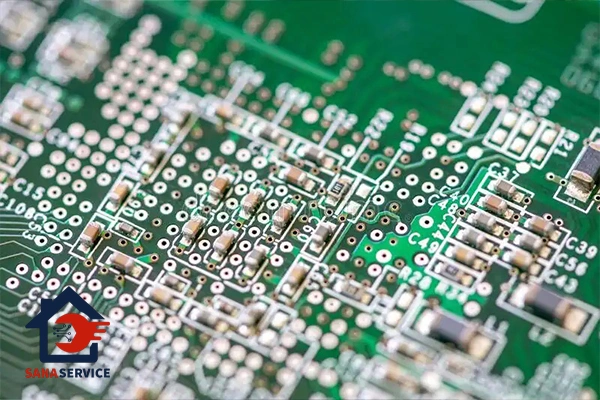

خازن های SMD

خازن هایی که با نام SMD شناخته می شوند به نوعی پکیج هایی از انواع خازن ها هستند که شامل خازن های سرامیکی، تانتال، الکترولیتی و غیره می شود. این خازن ها ویژگی هایی همچون اندازه کوچک، چگالی بالا و بدون پایه دارند که اکثراً در بردهای لپتاپ ها و لوازم خانگی دیجیتال مورد استفاده قرار می گیرد.

بررسی روش های تست خازن روی برد

همانطور که پیشتر نیز به آن اشاره کردیم، خازن ها در مدارهای الکترونیکی وظایفی همچون ذخیره انرژی، حذف نویز، فیلترکردن ولتاژ و تثبیت جریان را بر عهده دارند و به صورت واضح مشخص است که این قطعات به ظاهر ریز، عملکرد مهمی را در مدارها ایفا می کنند.

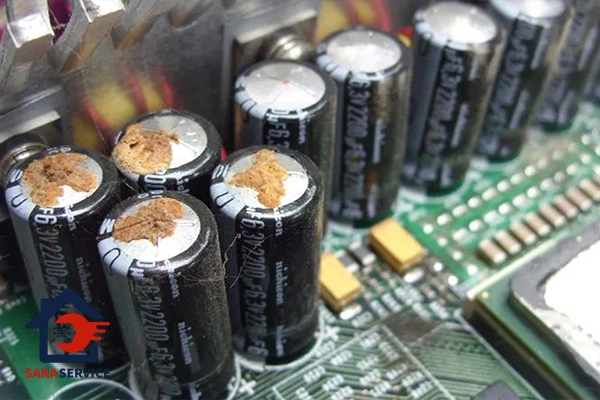

خازن ها نیز همچون سایر قطعات الکترونیکی، به مرور زمان در اثر نوسانات برق، خراب می شوند و باید آن ها را تعمیر کنیم چرا که این موضوع می تواند باعث خرابی کلی مدار یا رفتارهای ناپایدار آن شود. فرآیند تست خازن روی برد به بررسی سلامت خازن بدون جداکردن آن از مدار گفته می شود. این فرآیند خطر آسیب رسیدن به برد را کاهش می دهد. در ادامه به بررسی روش های تست خازن روی برد می پردازیم.

تست خازن روی برد با مولتی متر دیجیتال

برای تست خازن با این روش، ابتدا مولتی متر را در حالت C یا capacitance بگذارید. سپس پروب ها را به پایه های روی خازن متصل کنید و اگر خازن سالم باشد مقدار ترکیبی ظرفیت آن نمایش داده می شود. در صورتیکه خازن مقدار خیلی پایین تر از مقدار روی خازن را نشان می دهد، احتمالا خشک شده است. اگر عدد نمایش داده شده مقدارش صفر یا بسیار بالا باشد، اتصال کوتاه در خازن برقرار شده است.

مطالعه مفید: 5 مورد از نکات نحوه تمیز کردن برد الکترونیکی

تست خازن روی برد با مولتی متر در حالت مقاومت

این روش معمولاً برای خازن های الکترولیتی با ظرفیت بزرگ استفاده می شود. ابتدا مولتی متر را روی حالت R × 1k قرار دهید و همانند روش قبلی پروب ها را روی پایه های خازن متصل کنید. اگر عدد روی مولتی متر به مرور بزرگتر شود تا به بی نهایت برسد، این نشانه ای از شارژ شدن خازن است و احتمالاً سالم است. توجه داشته باشید برای خازن های سرامیکی و SMD قابل اعتماد نیست.

تست با مولتی متر در حالت دیود

در این روش، مولتی متر را در حالت Diode Test قرار داده و پروب ها را متصل کنید. اگر عدد نشان داده شده بر روی مولتی متر نزدیک به صفر یا ثابت شد، احتمالاً اتصال کوتاه در خازن برقرار شده است.

تست خازن در مدار با ESR متر

بهترین و دقیق ترین روش تست خازن روی برد، روش ESR متر است چرا که ESR متر توانایی تست مدار را در حالت روشن و خاموش دارد. برای تست با این روش، تو پروب را متصل کنید تا دستگاه مقدار مقاومت داخلی را نشان دهد، سپس آن مقدار را با استفاده از جدول استانداردهای ESR برای همان ولتاژ و ظرفیت مقایسه کنید. به طور کلی در صورت پایین بودن این مقدار، خازن سالم است.

مطالعه مفید: پارامتر ESR خازن چیست؟

تست خازن در مدار با اسیلوسکوپ

استفاده از روش اسیلوسکوپ معمولاً در تعمیرات پیشرفته استفاده می شود و کاربردی حرفه ای دارد. بر روی صفحه این دستگاه، موج های ورودی و خروجی نمایش داده می شود که هر کدام از آن ها نشان دهنده، معیوب بودن یا سالم بودن خازن هستند.
